电工的必备工具：万用表，今天简单讲下万用表各个档位以及使用口诀。

我以我手里的这个万用表为例

简单认识一下档位

从上图关机档位往右，我们顺时针说一下。

1.5伏：这个是测1.5伏电池的电量，显示的是电压

二极管蜂鸣档：可以测二极管单向导通，显示的数字是二极管的电压降，单位毫伏。蜂鸣档测通断，非常实用。

Ω：电阻档，测量电阻的时候一定要断电。

HFE：测三极管的参数，显示的是三极管的放大倍数。测三极管不用表笔，有三极管插口。

火线：可以测火线，捏住黑表笔或者接地，有HV符号的就是火线。

V—：直流电压档，并联到被测线路上，直流电压有正负。

V~：交流电压档，同上，只有正值。

A~：交流电流档，需要把万用表串到被测线路中，一定要估测下电流，无法估测就用大的量程。

接口：

Cx 接口是待测电容的接口。

PNP NPN：测量三极管的放大倍数，先将表转换到测量hfe档位， 根据各极的标注和待测三极管的特性插入相应的孔内。

COM：电流、电压二极管、电阻、频率的测试共用的接口。

另外的接口都表明测量的种类和范围。

A--：直流电流档，同上。

F：电容档，测电容的时候记得放电哦。

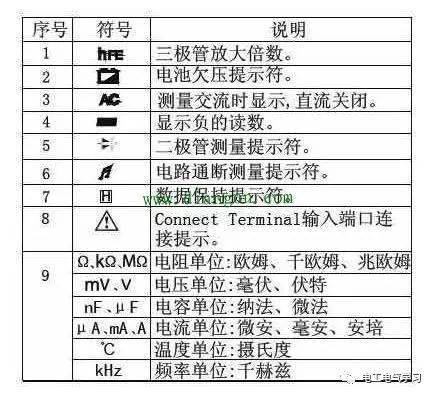

符号说明

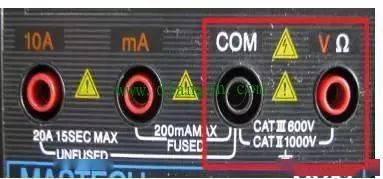

测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；

若测直流电压，则将指针打到如下图所示直流档位

若测交流电压，则将指针打到如下图所示交流电压档位

(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

万用表使用口诀

正确使用万用表，不仅能快速的判断出故障部位，还能防止电器设备和万用表本身的损坏。下面我说下使用万用表的一些口诀。

测量先看挡，不看不测量

测量不拨挡，测完拨空挡

表盘应水平，读数要对正

量程要合适，读数要对正

测R不带电，测C先放电

测R先调零，换挡需调零

黑负要记清，表内黑接+

测I应串联，测U要并联

极性不接反，单手成习惯
