三相交流电机实用控制电路——两地启停控制_电路图

【引子】最近闲来无事，准备系统学习一下电气设计软件——EPLAN。顺便也大略总结一下工作中接触到的小知识，略作分享。

感谢各位大神不吝赐教，令学生受益匪浅，基于此，特重新绘制一版污水泵控制电路图。增加了手动/自动切换，为浮球控制增加了继电器保护，如下图。

排污泵手动/自动启停控制

电路的运行流程暂时略去不讲，有兴趣的可以自行分析。

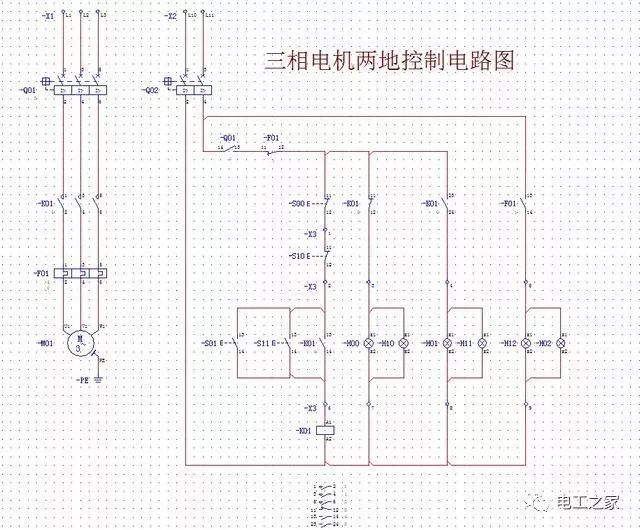

回到今天的主题——三相电机两地启停控制，如下图。

两地启停控制

其实，所谓的两地启停控制特别简单，用两套启动/停止按钮（-S01，-S00）、（-S11,-S10）通过串并联的方式接入电路即可，同时，为了在两个不同的地方都能看到电机的运行状态，指示灯也用两套即可。就是这么简单的一套电路，当年面试一家心仪的单位时，被要求画这个电路图，瞬间懵逼了，然后就没有然后了……

所以，今天特重画这个电路图，作为对当年那个青涩毛头小子的怀念。

=====================

另外，需要稍加注意的是，由于是两地控制，并不是所有的器件都能安装于同一个电箱，两个电箱之间需要敷设电缆来接通，合理的接法是，这些电缆进入电箱后，首先要接入端子排（本图中是端子排-X3），再由端子排引入控制回路。其端子图表如下：

端子图表

====================
