电磁继电器接线方法详解

接下来，我们将详细解析电磁继电器的接线方法，并特别提供14脚电磁继电器的接线图，以帮助您更清晰地了解接线过程。

电磁继电器接线详解

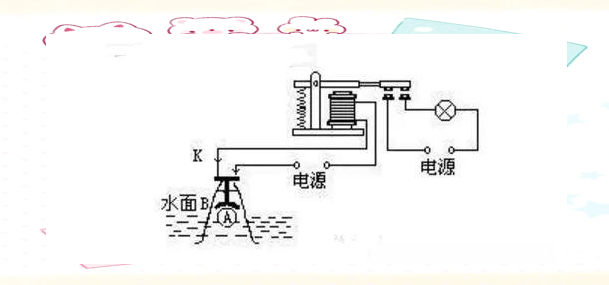

电磁继电器，这一由电磁铁、衔铁、弹簧片和触点等精密组件构成的装置，其工作电路包含低压控制电路和高压工作电路两大核心部分。它不仅具备远距离控制与自动化控制的功能，更在电路导通与切断方面发挥着至关重要的作用。当线圈两端施加电压时，线圈内会产生电流，进而激发电磁效应。在电磁力的作用下，衔铁会克服弹簧的拉力，吸引铁芯，使动触点与静触点（常开触点）相吸合。一旦线圈断电，电磁吸力随之消失，衔铁在弹簧的反作用力下恢复原位，动触点与静触点（常闭触点）随之释放。这样的吸合与释放过程，实现了电路的通断控制。

至于继电器的“常开”与“常闭”触点，则可通过以下方式区分：在继电器线圈未通电时，处于断开状态的静触点被称为“常开触点”，而处于接通状态的静触点则被称为“常闭触点”。

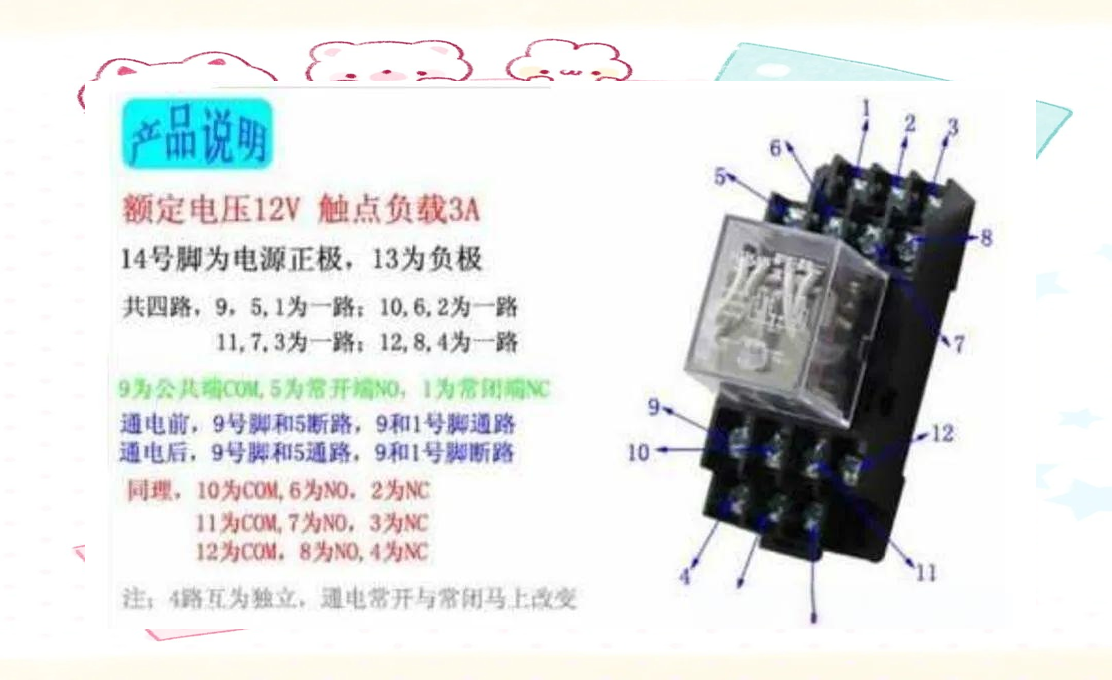

14脚电磁继电器接线图详解

电磁继电器上清晰标明了电压等级和接线方式，无需依赖说明书。通常情况下，将13和14脚接线圈，其余四组触点则按照标识进行连接即可。这里，13和14脚作为继电器的线圈引脚，主要负责接入控制电源，从而通过控制线圈的带电状态来操控触点的闭合与断开。而9；10；11；12这四组触点中，4为公共端，8为常闭点，12则为常开点。

855-原装正品SONGCHUAN松川继电器
这款855-原装正品SONGCHUAN松川继电器，品质卓越，性能稳定，是您工业控制、自动化设备等领域的理想选择。其接线简单明了，只需按照电磁继电器上的电压等级和接线方式进行操作，无需繁琐的说明书。同时，继电器的线圈引脚13和14脚负责接入控制电源，通过控制线圈的带电状态，可以轻松操控触点的闭合与断开。此外，9；10；11；12这四组触点按照功能进行标识，使得连接更为便捷。无论是常闭点还是常开点，都能满足您的不同需求。
